TUTORIAL MINESCAPE - RESGRAPHIC (MS. Bag-1)

TUTORIAL MINESCAPE - RESGRAPHIC (MS. Bag-1) - Hallo sahabat Manfaat Jasa Pemetaan untuk Berbagai Sektor di Indonesia., Pada Artikel yang anda baca kali ini dengan judul TUTORIAL MINESCAPE - RESGRAPHIC (MS. Bag-1), kami telah mempersiapkan artikel ini dengan baik untuk anda baca dan ambil informasi didalamnya. mudah-mudahan isi postingan Artikel Tutorial Software, yang kami tulis ini dapat anda pahami. baiklah, selamat membaca.

Judul : TUTORIAL MINESCAPE - RESGRAPHIC (MS. Bag-1)
link : TUTORIAL MINESCAPE - RESGRAPHIC (MS. Bag-1)

https://jasasurveyindonesia.blogspot.com/2018/02/tutorial-geolistrik-menggunakan-program_15.html

TUTORIAL MINESCAPE 01 CARA MEMBUAT BATTER BLOCK + RESGRAPHIC + PARTIAL COAL

Cara membuat batter block pada software Minescape sebagai langkah pelaporan atau rekap data

Minescape adalah sebuah program untuk mendesain pemodelan geologi dan desain tambang yang luas, sehinggga menjadi solusi bagi perencanaan operasi tambang terbuka (open pit dan tertutup Underground)

berikut langkah untuk pemodelan Batter block (String polygon / Garis Poligon), Resgraphic (menentukan nilai Ratio), dan partial coal (pembagian batu - bara)

Yang diperlukan:
a. Pit final (yang digunakan hanya boundarynya saja).
b. master block SB (south block).

Langkah – langkahnya:

Picture 1. Boundary Pit

1. Masuk di minescape, “setting, selection sets, polygon element fence” (pick di boundary pitnya) kemudian duplicate.

Picture 1.1. Boundary Pit
Boundarynya terlihat di picture 1.1.


2. Setelah itu masuk  kembali ke “minescape explorer, desain, blocks”. “Delete” semua desainya kemudian cari di “desain” kemudian dicopy ke ”blocks”. Kemudian di lihat kembali apakah sudah tercopy ke blocks.

Picture 2.0. Minescape Exploere, desain, Block etc...


3. kemudian masuk di “blocks” tandai semuanya, lalu di export dalam bentuk “excel” (akan masuk di data).

picture 3.0 Block dalam Bentuk xls

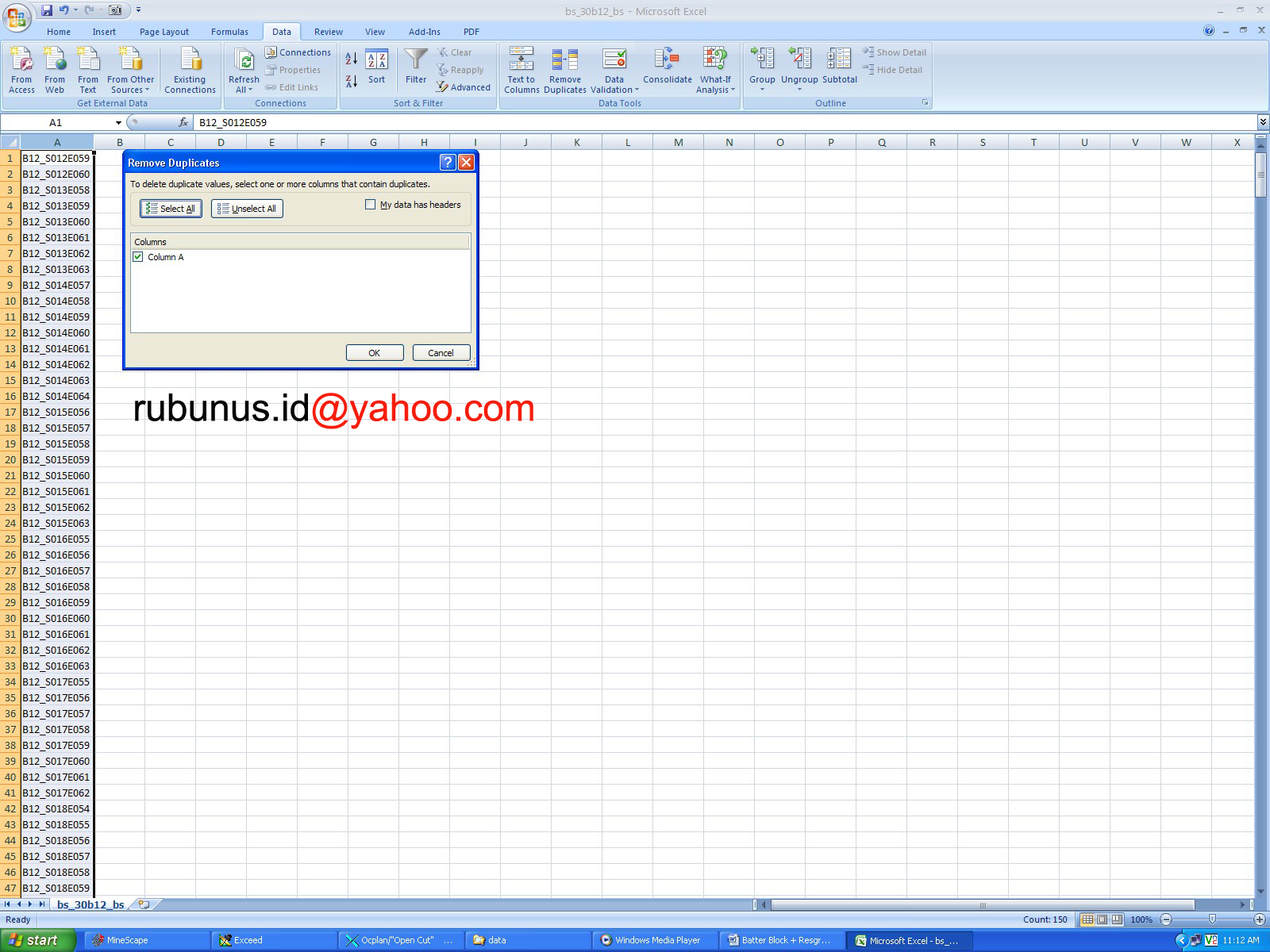

4. Cari nama filenya di “excel”, lalu di “edit” untuk membuang yang dobel (excel, data, remove duplicate) dan memisakkan menjadi beberapa kolom,(excel, pilih salah satu kolom, pilih data, text to coloum). Setelah itu di save kembali ke data dalam bentuk “PRN” (formatted text (space delimited)).


Picture 4.0. Xls yang sudah di edit.
Picture 4.1. Xls yang sudah di PRN.


5. Masuk lagi ke”minescape, polygon. Untuk tab “bench” semuanya di kosongkan
                               Design File = isi dengan Master
                               Design File =  isi dengan nama data excel yang di save dalam bentuk “PRN”.

                               Top Surface =  Isi dengan topo terupdate
                               Bottom Surface = Isi dengan pit yang digunakan.


6. Mining reserves.

Picture 6 Calculating Mining Reserves





7. Accumulate sample


Picture 7 Accumulate Sample


8. Reserves, reformat sample, block.


Picture 8 Reserves, Reformat sample and block

9. Kembali masuk ke minescape explorer, table, generic, lalu cari nama file yang dibuat, lalu di export kemblai ke “excel”. (tab yang digunakan adalah CSV).

Picture 9 pilih data (dot) Csv

10. Masuk kembali ke data dan ambil fille yang di export dalam bentuk excel tadi, buka kemudian ambil datanya dan masukan ke “sr_graphic”. Untuk melihat SRnya. Lalu di save kembali ke data dalam bentuk “PRN”.
Picture 10 A

Picture 10 B

Picture 10 C

Langkahnya dari Picture 10 A  ke Picture  B sampai dengan Picture C



11. Masuk lagi ke minescape explorer. Buka table generic kemudian “create”.

Picture 11. Create
12. Setelah di “create” maka selanjutnya di import data yang dalam bentuk “PRN” ke table File yang telah di create.

Picture 12 Import PRN

13. Setelah itu pilih “action, resgraphic, prosess (klick gambar palu)”.

Picture 13 Klik Symbol Hummer

Inilah bentuk resgraphicknya
Picture 14 THE RESULT


Sekian share langkah - langkah minescape dari kami, untuk diskusi silahkan join di group kami atau hubungi email kami, semoga membantu untuk pekerjaan yang dihadapi di sektor pertambangan dan mineral. kami menggunakan software ini di tambang batu-bara wilayah kalimantan bagian Timur... semoga bermanfaat.
